AI Passport · 音乐工具卡

Octave

使用手册

OCTAVE 是装在 AI Passport 卡片上的一套音乐工具:调音、长音练习、音阶、和弦、节拍器、测速、音域、声音可视化、练耳和持续音,一共 10 个,加一页设置。它们排在主页的竖向轮播里,全部只用卡片右侧的三个键操作。

10 个工具3 个键标准音 A4 = 415–446 Hz速度 20–300 BPM固件 b2f7903

三个键,三种颜色

每个工具的屏幕底部都只写三个词,颜色告诉你该按哪个键:青色是调数值,绿色是换模式,白色是做动作。屏幕右沿有同色的小色标,正对着三个键。

TUNE 调音器的中文界面,底部页脚写着标准音、模式、参考音三个词,分别是青、绿、白色
  • 上键调:加一档
  • 中键单击 调:减一档
    长按 换:切换模式
  • 下键单击 做:主要动作
    长按:回主页
TUNE 的真实画面,页脚是「标准音 / 模式 / 参考音」。
调上键 / 中键

上键加,中键减

改当前的数值:标准音、速度、根音、调、增益。按住上键会连续加,按得越久跳得越快。

在有模式的工具里,中键单击是松手时减一档,按住中键不会连续减,因为按住是用来换模式的。主页和设置里没有模式,中键照常可以按住连续翻。

换长按中键

按住中键约半秒

切换模式、视图或类型:调音器的乐器、节拍器的拍号、示波器的画风、练耳的级别。到半秒就切换,这一下不会再减数值。

做下键

单击下键是主要动作,长按回主页

播放、开始、敲击、作答、冻结、重置。松手即生效。在任何工具里长按下键都回到主页。

键单击按住长按约半秒
上键加一档连续加,越久越快同按住
中键减一档(有模式的工具里松手才减)主页、设置:连续翻换 切换模式 / 视图 / 类型
下键主要动作,松手生效—回主页

刚打开工具的头两秒,页脚先写「长按下键返回」,右沿只亮下键的白色标;随后换成这个工具自己的三个词。某个键在当前画面没有用处时,页脚不写它的词,色标变暗。

目录

10 个工具

编号就是它们在主页轮播里的顺序。从 TUNE 开始,往下翻到 DRONE,再往下是设置。

三个键,三种颜色主页设置

00

Home

主页

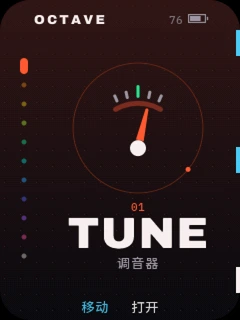

主页轮播停在 TUNE,左侧一列小点表示位置,页脚写移动、打开
主页停在 01 TUNE。左边一列点是轮播的位置。

开机后先到主页。工具竖着排成一圈,选中的那个放大显示名字和编号。重启后主页停在上次用过的工具上。

主页
移动打开
上键 / 中键上一个 / 下一个工具,按住连续翻。单击到头会绕回另一端。
下键打开选中的工具。

顺序:TUNE → HOLD → SCALE → CHORD → BEAT → TAP → RANGE → SCOPE → EAR → DRONE → 设置。

01

Tune

调音器

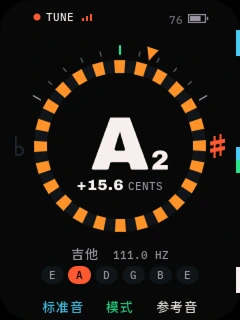

TUNE 吉他模式:大字 A2,偏高 15.6 音分,111.0 Hz,下方六根空弦 E A D G B E,A 弦亮起
吉他模式,弹 A 弦:读作 A2,偏高 15.6 音分,环还没合拢。

对着卡片唱或弹一个音。中间的频闪环显示偏高还是偏低:偏高顺时针转,偏低逆时针转,越准转得越慢。在 ±3 音分内保持 0.3 秒,环会停下、合拢、变绿。上方是 ±50 音分的指针,下面是音分和频率读数。

平时
标准音模式参考音
参考音响着
选音模式停止
上键 / 中键标准音 A4 ±1 Hz(415–446 Hz)。参考音响着时改为参考音 ±1 个半音。
长按中键换模式。
下键参考音开 / 关。参考音响的时候暂停检测,免得听到自己。

模式

  • 半音阶
  • 吉他第一次打开
  • 尤克里里
  • 小提琴

各乐器的空弦

吉他
E2 A2 D3 G3 B3 E4
尤克里里
G4 C4 E4 A4
小提琴
G3 D4 A4 E5
02

Hold

长音稳定度

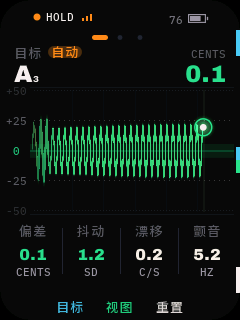

HOLD 轨迹视图:目标自动,音名 A3,偏差 0.1 音分,抖动 1.2,漂移 0.2,颤音 5.2 Hz
唱一个带颤音的 A3:偏差 0.1 音分,颤音 5.2 Hz。

唱或奏一个长音,看它稳不稳。画面是一条滚动的音高带,带子越细越稳,颜色越绿越准。长音满 2 秒,结束后给出分数。

轨迹、仪表视图
目标视图重置
历史视图
目标视图清空
上键 / 中键目标音。默认「自动」,跟着最近的半音走。按一下先跳到正在唱的音,之后逐个半音调(C2–C6),越过两端回到「自动」。
长按中键换视图。顶部三颗小药丸标出当前视图。
下键轨迹、仪表视图里重新开始;历史视图里清空历史。

三个视图

轨迹
约 6 秒的音高轨迹,底部四个读数
仪表
四个读数放大成仪表
历史
最近 12 次得分、平均线、最佳成绩

四个读数

偏差
平均偏离目标多少音分
抖动
去掉颤音之后的不稳
漂移
越唱越高或越低
颤音
速率(Hz)和幅度(音分)

历史和目标音在离开时保存。

03

Scale

音阶与调式

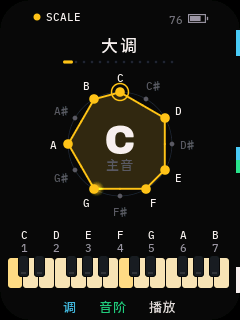

SCALE 画面:C 大调,半音圆上的七边形,下方两个八度的琴键和级数
C 大调:半音圆上的七边形,下面是级数和琴键。

半音圆上用多边形画出音阶,圆下是这些音的写法、级数和两个八度的琴键。可以播放:从主音上行到高八度再下行,每个音响的时候圆上和琴键同步亮起。

平时
调音阶播放
播放中
调音阶停止
上键 / 中键主音 ±1 个半音,轻轻响一下新主音。
长按中键下一种音阶,循环。
下键播放上行加下行;播放中再按停止。

14 种音阶

  • 大调
  • 自然小调
  • 和声小调
  • 旋律小调
  • 多利亚
  • 弗里几亚
  • 利底亚
  • 混合利底亚
  • 洛克里亚
  • 大调五声
  • 小调五声
  • 布鲁斯
  • 全音阶
  • 半音阶
04

Chord

和弦与和弦进行

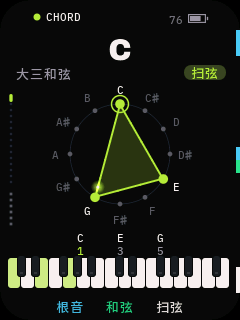

CHORD 和弦页:C 大三和弦,圆上的三角形连接 C、E、G,琴键上三个音亮起,页脚写根音、和弦、扫弦
C 大三和弦刚用柱式弹过,下键的词已经换成下一种弹法「扫弦」。

两部分连在一条路线上(屏幕左边那列点):先是 15 种和弦,最后一种之后进入 6 个和弦进行,最后一个进行之后回到大三和弦。长按中键一路往下走。

和弦页
根音和弦柱式
最后一种和弦
根音进行柱式
进行页
调进行播放
最后一个进行
调和弦播放

和弦页的白色词是下一次的弹法,依次是柱式、扫弦、琶音。进行页播放时,白色词变成「停止」。

和弦页

上 / 中根音 ±1 个半音,轻轻预听。
长按中下一种和弦。
下键弹一次,然后换到下一种弹法。

进行页

上 / 中调 ±1 个半音,播放中从下一个和弦起生效。
长按中下一个进行。
下键播放 / 停止。

15 种和弦

  • 大三maj
  • 小三m
  • 减三dim
  • 增三+
  • 挂二sus2
  • 挂四sus4
  • 大六6
  • 小六m6
  • 属七7
  • 大七maj7
  • 小七m7
  • 半减七m7♭5
  • 减七dim7
  • 加九add9
  • 属九9

6 个和弦进行

  • POPI–V–vi–IV
  • JAZZii–V–I
  • FIFTIESI–vi–IV–V
  • BLUES12 小节布鲁斯
  • SENSITIVEvi–IV–I–V
  • CANON卡农

每个进行有自己的伴奏型和速度。上方的罗马数字轨道跟着走,琴键上看得见每个声部怎么连接。

05

Beat

节拍器

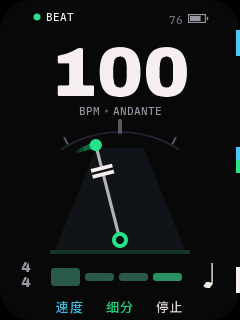

BEAT 走着时的画面:100 BPM ANDANTE,倒立摆节拍器,底行 4/4 拍号和四颗拍子药丸,页脚写速度、细分、停止
100 BPM、4/4 正在走,页脚的绿色词变成「细分」。

大字 BPM 加一台倒立摆节拍器:摆杆每一拍扫过顶端的闸门,同时咔嗒一声。底行是拍号、每拍一颗药丸和细分符号。

停着
速度拍号开始
走着
速度细分停止
上键 / 中键速度 ±1 BPM(20–300)。按住上键越加越快;中键一下一下点着往下减。
长按中键停着时:下一个拍号。走着时:下一种细分。
下键开始 / 停止。

7 种拍号

  • 2/4
  • 3/4
  • 4/4
  • 5/4
  • 6/8
  • 7/8
  • 12/8

4 种细分

  • 四分音符
  • 八分音符
  • 三连音
  • 十六分音符

要把速度一下子降很多,可以在 TAP 里敲出想要的速度,再交给 BEAT。

06

Tap

敲击测速

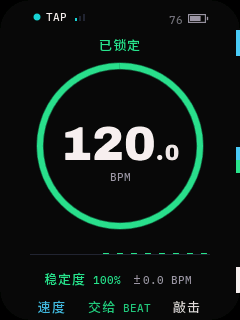

TAP 画面:环已合拢变绿,已锁定 120.0 BPM,稳定度 100%
每 0.5 秒敲一下:锁定在 120.0 BPM,稳定度 100%。

跟着一首歌敲下键或者拍手,测出它的 BPM。中间的环随着越敲越准慢慢长满,稳定度够高时合拢变绿并显示「已锁定」。环按测出的速度一闪一闪,可以对照自己敲得准不准。

始终
速度交给 BEAT敲击
上键 / 中键速度 ±1 BPM,微调结果。
长按中键把速度交给 BEAT,下次打开 BEAT 就从这个速度开始。
下键敲一下,按下那一刻就算。拍手也算一下(麦克风在听)。

停手几秒后再敲,会重新开始测。

07

Range

音域测试

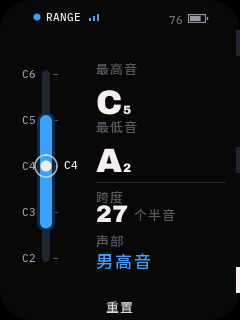

RANGE 画面:左侧 C2 到 C6 的音域条,最高音 C5,最低音 A2,跨度 27 个半音,声部男高音
唱过 A2 和 C5 之后:跨度 27 个半音,判断为男高音,正在唱 C4。

先唱自己最低的音,再唱最高的音。同一个半音稳住约 0.3 秒才记进音域,短音和噪声不算。左边是 C2–C6 的竖直音域条,唱到的范围是一段发光的胶囊;正在唱的音是一颗亮点,外圈细弧表示稳住的进度。

始终
重置
下键清空,重新测。上键、中键在这里不用。

右侧读数

最高音 / 最低音
出新纪录时弹一下
跨度
几个半音
声部
跨度满 7 个半音才判断

6 个声部

  • 男低音
  • 男中音
  • 男高音
  • 女低音
  • 女中音
  • 女高音

结果在离开时保存。卡上的喇叭放不出 C4 以下的音,所以这里不回放你唱的音。

08

Scope

实时声音可视化

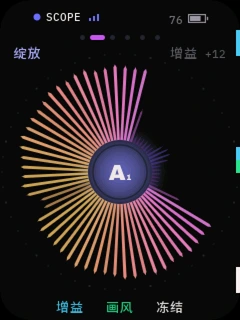

SCOPE 绽放画风:频带绕圆心排成花瓣,圆心显示音名 A
绽放画风,对着卡片唱一个带颤音的「a」。

跟着麦克风动的画面,适合展示。共六种画风,顶部六颗小点显示当前是哪一种。

实时
增益画风冻结
冻结后
增益画风实时
上键 / 中键灵敏度 ±3 dB(−6 到 +30 dB)。
长按中键下一种画风。
下键冻结 / 恢复实时。

六种画风

绽放
频带绕圆心排成 64 片花瓣,圆心显示测到的音名。第一次打开就是这种。
频谱
32 根频带柱,顶上有会掉下来的峰值帽。
波形
示波器,按音高锁定,周期信号稳稳站住。
火花
每个起音炸开一团粒子,颜色跟着音色走。
音级
五度圈上的 12 个音级,圆心显示最可能的调。
电平
dBFS 大字、电平表和 8 秒历史。
09

Ear

练耳

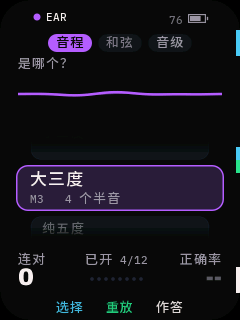

EAR 出题画面:级别音程,中间选中的卡片是大三度 M3 4 个半音,下方连对 0,已开 4/12
音程级别出题中,选中的卡片是「大三度」。

听一段声音,从一叠卡片里选答案。答对卡片变绿、连对数跳起;答错会滑到正确答案,把它弹一遍,并画在琴键上。

出题
选择重放作答
答完后
再听级别下一题

出题

上 / 中选卡片。
长按中重放题目。
下键作答。

答完后

上 / 中再听其他答案,用同一个根音或调。
长按中换级别。
下键下一题。

三个级别

音程
先旋律后和声。从纯八度、纯五度、大三度、小三度开始,逐个解锁到 12 个。
和弦
大、小、减、增三和弦,再逐个解锁属七、大七、小七、半减七、减七。
音级
先放 I–IV–V–I 定调,再放一个音。从 1、3、5 级开始,解锁到全部 12 个。

最近 8 题至少答对 7 题、并且距上次解锁至少答了 8 题,就解锁下一个答案。统计有连对(含历史最佳)、最近 8 题的对错点和正确率。

10

Drone

持续音

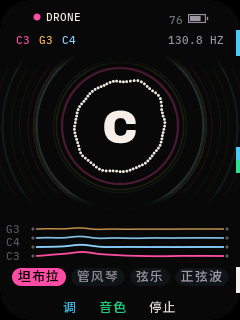

DRONE 播放中:C 调,C3 G3 C4,130.8 Hz,坦布拉音色,同心环和四根弦在动
C 调坦布拉正在响:C3、G3、C4,根音 130.8 Hz。

坦布拉式的持续音(根音、五度、八度),跟着它练音准。中间的同心环和下面四根弦都由此刻真实的声音驱动。开和关都会慢慢淡入淡出,没有咔嗒声。

停着
调音色播放
响着
调音色停止
上键 / 中键调 ±1 个半音。
长按中键换音色,声音在半秒内平滑过渡。
下键播放 / 停止。

4 种音色

  • 坦布拉
  • 管风琴
  • 弦乐
  • 正弦波

长按下键回主页时,持续音会先柔和地收掉,不会爆音。

11

Settings

设置

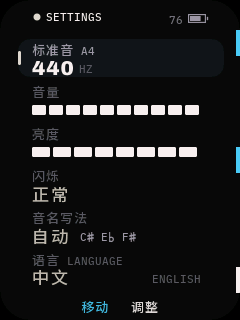

设置页:标准音 A4 440 Hz 被选中,音量、亮度电平条,闪烁正常,音名写法自动,语言中文
设置页,选中第一行「标准音 A4」。

主页轮播的最后一项。所有设置立刻生效、自动保存。

选中数值行
移动调整
选中开关行
移动切换
调整中
增减完成
上键 / 中键上下选一行,按住连续移动;调整中是改这一行的值。
下键数值行(标准音、音量、亮度):进入 / 退出调整。开关行(闪烁、音名写法、语言):直接换到下一个选项。

六行设置

标准音 A4
415–446 Hz。调的时候会响 A4 参考音。TUNE 和所有发声的工具都以它为准。
音量
0–10,默认 10。
亮度
8 档。
闪烁
正常 / 减弱。减弱后所有大面积闪光和冲击效果都变轻。
音名写法
升号(C♯)/ 降号(D♭)/ 自动(按调号写)。
语言
中文(默认)/ English。本手册的画面都是中文界面。
